viernes, 1 de enero de 2021

Bienvenidos a HelpCAD

     Bienvenidos a mi blog. Le damos la bienvenida a este portal especialmente creado para aquellas personas que quieran incursionar en el mundo del Diseño Asistido por Computadora (CAD), y especialmente utilizando la plataforma mas famosa del mundo: AutoCAD.
     Estamos consientes que aun hay miles de personas que necesitan orientación en este campo, y aunque no es nuestra meta decir que nosotros tenemos todas las respuestas (así como otros), es nuestro deseo mas sincero poder aportar aunque sea un "granito de arena" al proceso de aprendizaje de los nuevos usuarios.
     Este blog esta principalmente dirigido a mis alumnos que a lo largo de los años han compartido este viaje conmigo. A ellos va este esfuerzo. A ellos y a todas las personas dispuestas a aprender.
     Iniciaremos por explorar algunos conceptos básicos del programa, como su historia, requerimientos del sistema, forma de instalación, precios, distribuidores y cualquier otra información que nos pueda ser util para iniciar y comprender todo de una manera sencilla.
     Luego, dividiremos el aprendizaje de AutoCAD en diferentes temas, aunque no nos concentraremos en un orden especifico, sino que iremos contestando preguntas puntuales según vayan surgiendo las dudas en el camino. No es el objetivo de este blog ser un curso de AutoCAD o un manual, sino mas bien, la idea es ser un sitio de intercambio de experiencias y maneras practicas de hacer las cosas. También debo aclarar, que los procedimientos que explico en este blog, no son la única forma de hacer las cosas en AutoCAD y no estoy diciendo que no pueda haber una forma mas practica o mejor de hacer las cosas, pero es la forma en que yo les puedo enseñar a hacerlo. Si ustedes saben otra forma de hacerlo y que al final de los mismos resultados, con gusto nos pueden mandar un correo o pueden conversar conmigo por medio del chat de la pagina. Sientanse en libertad de preguntar lo que necesiten saber sobre AutoCAD.

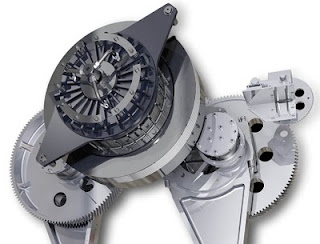

     La imagen que podemos ver en este momento acompañando esta breve introducción, fue dibujada, modelada y renderizada en AutoCAD, asi que pueden hacerse una idea de los poderosos resultados que podrían lograr si aprenden a utilizar bien esta valiosisima herramienta. Aunque, en ultima instancia, AutoCAD no es mas que simplemente eso, una herramienta...Una herramienta que siempre dependerá de la pericia y la experiencia de la persona que la utiliza para producir los resultados esperados.

jueves, 9 de marzo de 2017

La Pregunta del Millon........

     Antes de comenzar, quisiera darle atención a una pregunta que me planteo un alumno hace poco. Me dijo: Si existen programas mejores que AutoCAD ¿porque debo aprender a usar AutoCAD?...dicho planteamiento en alusión al supuesto enfrentamiento entre AutoCAD y el programa Revit.
     Se ha vuelto muy común escuchar que Revit Sustituirá a AutoCAD, o que es mejor que el, etc.…en fin, un montón de cosas que dice la gente. Ciertamente, Revit, en cualquiera de sus tres versiones (Architecture, Structure y MEP) ofrece claras ventajas sobre AutoCAD, como el ahorro de tiempo de de dibujo, la minimización de los errores y la facilidad con que se hacen muchos procesos. Sin embargo, la realidad es que Revit y AutoCAD son programas totalmente Diferentes y para Objetivos Distintos.
     Si de verdad sabemos usar AutoCAD y Revit, nos daremos cuenta que no existe dicho conflicto que plantean muchas personas. Contesto así porque cada programa tiene claras ventajas y desventajas que no hacen mejor ni a uno ni a otro. Hay puntos en donde Revit es claramente mejor que AutoCAD, como su velocidad de modelado Tridimensional Arquitectónico y presentación, pero tambien hay otros en los que pierde terreno, como la calidad de la documentación final, calidad que AutoCAD ha conservado y mejorado al paso de los años. Si analizamos bien el funcionamiento de ambos programas, veremos que mas que un conflicto, existe una dependencia mutua entre ambos programas. Tanto así que es posible dibujar los proyectos en su etapa inicial 2D en AutoCAD y luego cargar dichos archivos .dwg de AutoCAD en Revit, y usarlos como base para empezar a modelar el proyectos. Asimismo, es posible exportar elevaciones, secciones y detalles desde Revit y darles la calidad y el detallado final en AutoCAD. Para un principiante, es fácil confundirse, pero cuando uno lleva años trabajando con AutoCAD y luego vemos Revit, la respuesta es mas que clara: Ambos programas se necesitan.
     AutoCAD desde el mismo principio se concibió para ser un programa Universal de Dibujo. En otras palabras, se le concibió para sustituir a la mesa de dibujo y trasladarla a la computadora. Erróneamente, nosotros hemos encasillado a AutoCAD como un programa para la rama de la Arquitectura, pero no es así. AutoCAD es un programa concebido para crear cualquier clase de dibujo. Desde dibujo de Arquitectura, de Ingeniería Civil, dibujo Mecánico, Topográfico, Mapas, Electrónica, Distribución en planta, GIS, Astronomía, Física entre tantos miles de aplicaciones en que se puede usar el programa. AutoCAD es un programa solo de dibujo vectorial, tal como el que hacíamos con la Regla T, las escuadras, el compas y todos esas herramientas sencillas. Sin embargo, es el dibujante el que verdaderamente tiene el control del programa y dependiendo de sus habilidades profesionales, la persona le sabrá sacar el mejor provecho posible o no al programa.
     Revit, a diferencia de AutoCAD, si es un programa que fue concebido desde el principio para ser un programa solo para la rama de la Arquitectura. Usted no puede dibujar piezas mecánicas en Revit, no puede hacer mapas, no puede diseñar circuitos electrónicos o Sistemas de Información Geográfica. Porque el programa no fue creado para ese fin. Revit es estrictamente para Arquitectura, Diseño de Estructuras e Instalación Mecánica. La idea de los creadores de Revit fue hacer un programa que les permitiera dibujar los planos y hacer el modelo 3D al mismo tiempo, y les simplificara el trabajo de edición posterior. Revit no es un programa de dibujo vectorial, sino que es un programa parametrico, lo que quiere decir que es como que si “entendiera” lo que el diseñador quiere hacer. Esto lo puede hacer porque Revit posee una nueva tecnología llamada BIM (Building Information Modeling) que no es más que una base de datos central que coordina todos los elementos que usted incluye en su proyecto, como paredes, puestas, ventanas, columnas, etc.…Esta es la principal cualidad de Revit en comparación de AutoCAD.
     También, si reflexionamos un poco, la firma dueña de ambos programas, como es la corporación Autodesk, en ningun momento ha hablado de retirar del mercado a AutoCAD. Por el contrario, esta invirtiendo cada vez mas recursos en actualizarlo y mejorarlo constantemente en cada versión que sale. Esto se ve mas claramente en el area de modelado, en la que cada vez que sale una versión nueva, hay que aprender a usar nuevas herramientas que se adicionan a la versión. De hecho, el modelado de mallas que se ha incorporado en las ultimas versiones, es uno de los avances mas importantes que AutoCAD ha tenido en los últimos años.
     En mi opinión, AutoCAD fue, es y siempre sera la plataforma de lanzamiento para todos los productos Autodesk, por lo que a mi Juicio, es necesario dedicar tiempo a aprender a usar esta herramienta antes que todas las demás herramientas que la gente de Autodesk a Creado.
     Yo les puedo asegurar que AutoCAD NO DESAPARECERA. Se seguirá utilizando durante muchos, muchos años más. Revit y AutoCAD no son enemigos que están destinados a destruirse como en las películas, sino mas bien, son programas homólogos que trabajan e interactúan perfectamente bien entre ellos. Ahora, la pregunta de que por cuál de los dos debería empezar, en mi humilde opinión, yo le recomendaría empezar primero por AutoCAD y luego se puede pasar a Revit mas Fácilmente. Sin embargo, usted puede empezar por el que mejor le parezca, siempre y cuando no olvide que en nuestra realidad laboral actual, es necesario aprender a usar los dos programas si quiere tener mejores oportunidades y competencias.
     En el gráfico adjunto, hago una breve descripción de la estructura basica de los programas de Autodesk. Como pueden apreciar, AutoCAD es la plataforma (PTD) de todos los demas programas.


     La pregunta es entonces...¿por que entonces la confusión?...La verdad es que este conflicto se debe mas que todo a una cuestion de opinión de parte de los instructores que enseñan el programa, o a usuarios de Revit que están tan impresionados con lo que este puede hacer, que automáticamente olvidan las muchas ventajas que AutoCAD ofrece, y no son objetivos ni imparciales en sus opiniones. Yo por mi parte les animo a que sean usuarios multifaceticos, que de verdad puedan usar ambos programas y que basen su opinión personal en su experiencia propia mas que en lo que oigan o en lo que otros digamos. Esa ha sido, es y siempre sera la mejor forma de desarrollar su criterio propio.

lunes, 7 de abril de 2014

Un nuevo logro obtenido !!!

En el mes de Mayo de 2010, cree este blog denominado HelpAutoCAD con el objetivo de ayudar a todos aquellos usuarios nuevos del programa AutoCAD para que pudieran solventar sus duda sobre este software y para que los alumnos que recibían clases conmigo pudieran repasar las clases. Desde sus inicios el blog ha sido todo un éxito y hemos acumulado mas de 151 mil visitas en todos estos años de existencia y todos los días nos visitan mas usuarios.

En Abril de 2012, logramos entrar al equipo de colaboradores permanentes de la COMLAUDE (Comunidad Latinoamericana de Usuarios de Autodesk en Español), que es una comunidad autorizada por Autodesk para llevar los conocimientos de los programas de Autodesk a las personas de habla hispana. Fui el primer miembro no Mexicano de esta comunidad... Un primer gran logro muy valioso para nosotros.

En Julio de 2012, bajo dirección expresa de Autodesk, iniciamos un ambicioso proyecto denominado Prometeo, con el único objetivo de acercar lo ultimo en la tecnología de Autodesk a los estudiantes de la Universidad publica y privadas de nuestro. Desde sus inicios este proyecto ha sido todo un éxito ya que hemos logrado capacitar a mas de 1500 personas bajo esta modalidad, y aunque hemos tenido que enfrentar la gran de indiferencia de parte de ciertas autoridades educativas, la oposición feroz de nuestra competencia y la ambición de algunas personas, el proyecto ha salido adelante, ya que hay mas gente buena en este país, verdaderamente interesada en la preparación de las nuevas generaciones de jóvenes profesionales que se gradúan de las universidades, que los que solo piensan en sus propios intereses.

Todos estos logros obtenidos son algo que nos llena de mucho orgullo, ya que es nuestra forma de "hacer país" y contribuir con nuestra sociedad y sinceramente creemos en lo que hacemos. Pero no negaremos que de vez en cuando, los obstáculos no dejan de desanimarnos un poco (y en algunas ocasiones mucho) y mas cuando uno llega a sentir que esta luchando solo contra la marea. Por ese motivo, no deja de sorprender mucho cuando te das cuenta que hay personas observando tu trabajo desde lejos y que si valoran tus esfuerzos.

El día Viernes recibí un paquete directamente de Autodesk, conteniendo una carta y un regalo. La carta era una invitación para formar parte del programa de Autodesk denominado Élite Expert. A este programa se invita a los usuarios mas experimentados en el uso de los programas de Autodesk y que han realizado contribuciones especificas a la comunidad de usuarios. En la carta se expresa que es un reconocimiento a los logros obtenidos y se nos asigna a trabajar específicamente para la comunidad de usuarios de habla en Español.

Sinceramente este es uno de esos momentos que te hacen sentir que todo vale la pena y que nos motiva a seguir siempre adelante. Obviamente nunca se podrá complacer a todo el mundo, pero lo importante es ayudar a los estudiantes que verdaderamente tienen ganas de aprender. La vida me ha enseñado que no se puede obligar a nadie a aprender algo que no quiere. El uso de esta tecnología requiere una cierta "pasión" por los conocimientos que lastimosamente no todos llegan a desarrollar, pero que algunos si, y es por ellos que hemos de seguir trabajando duro en esta iniciativa.

Quiero expresar mi mas sinceros agradecimientos primeramente a Jehova Dios, fuente de todo conocimiento y sabiduría; a todos mis alumnos que me han acompañado a lo largo de estos años y que siguen siendo nuestros amigos sinceros aunque ya hayan terminado su entrenamiento con nosotros; a las autoridades de las universidades que aun creen en un futuro diferente para sus alumnos y que apoyan y defienden con valor estas iniciativas; a mis compañeros de trabajo con los que luchamos día a día por salir adelante y no se han doblegado porque compartimos una visión en equipo; y finalmente a mi familia, que nunca ha dejado de creer en mi... Gracias a todos y este logro es para todos ustedes también !!!

Que Jehova Dios los bendiga siempre y los llene de muchos éxitos y felicidad !!!



lunes, 8 de octubre de 2012

Anexo 1: Como Personalizar una hoja de Papel para Impresión...

     A continuación veremos como personalizar una hoja de papel para imprimir. Cuando usted abre el cuadro de ploteo (Comando Plot o Función Control+P), luego de escoger su impresora o plotter, es necesario escoger el tipo de papel que necesitara usar para imprimir. Pero un problema muy común que encontraremos en AutoCAD es que las medidas de papel que usualmente utilizamos (Tamaño Carta, Legal, Doble Carta, Tabloide, etc) no están disponibles en el programa, por lo que habrá que personalizarlo. Es por eso que a continuación les explicare como hacerlo.
   P.D: Debo aclararles mi amigos lectores, que este procedimiento no funciona en algunos plotters específicos  como los de la marca HP y Canon, ya que estos plotters traen un Driver (Controlador) que permite personalizar los tamaños del papel y guardarlos para futuras impresiones. Habra que analizar los Drivers específicos de cada impresor para ver si se puede utilizar este método o no.
      Para personalizar una nueva hoja en AutoCAD, lo primero que debe hacer es abrir el cuadro de ploteo (Comando Plot o Función Control+P), escoger la impresora o plotter que desea utilizar para imprimir y luego escoger la opción "Properties" que se encuentra junto al nombre de la impresora.
      Cuando presione el botón "Properties" se abrirá el siguiente cuadro de dialogo:
     Estando en este cuadro, busquemos la opción "Custom Paper Sizes", bajo el titulo "User-defined Paper Sizes & Calibration".
     Estando ya en la opción "Custom Paper Sizes", presione el botón "Add" para poder agregar un nuevo tipo de papel. Noten ustedes que el cuadro que esta junto al botón "Add" esta vacía, porque no hay ningún tipo de papel personalizado en este archivo.
     Al presionar el botón "Add", se abrirá el siguiente cuadro de dialogo con 6 pasos a seguir para poder crear un papel personalizado.

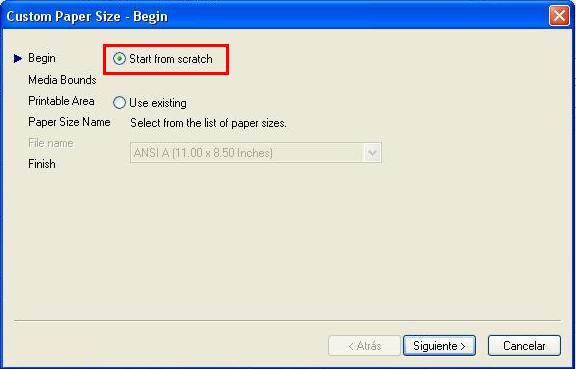

     La primera opción a personalizar es "Begin". En esta opción  lo que nos consulta el programa es si deseamos modificar un tamaño de papel ya existente en el programa para poder utilizar según nuestras necesidades; en este caso utilizaríamos la opción "Use existing". Cuando no queremos utilizar un tipo de papel ya existente, debemos utilizar la primera opción "Start from Scratch" para poder empezar desde Cero. En lo personal les recomiendo siempre utilizar esta opción y evitar modificar los valores de fabrica.
     Una vez escojan la primera opción, presionemos el botón "Siguiente"...
     La segunda opción a personalizar es "Media Bounds" que administra el tamaño de papel para imprimir. En este caso, el programa de fabrica trae la opción A4. Antes de modificar el tamaño del papel para ajustarlo a nuestras necesidades, no olvidemos cambiar las unidades. En este caso, a la hora de imprimir, AutoCAD solo nos permite configurar 2 únicas unidades de medida: Pulgadas y Milímetros. Esto es debido a que estas unidades son las mas Estandars a nivel mundial para definir las medidas del papel. En el caso de latinoamerica, siempre les recomiendo usar las unidades Milímetros para definir sus medidas de papel.
Aquí les dejo una tabla de que resume las medidas de papel mas comunes, tanto para impresoras domesticas de formato pequeño como para plotters profesionales de formato ancho.
     En este caso, para este ejemplo, utilizaremos el tamaño de papel "Carta" que mide 215 x 280 mm. Así que coloquemos la medida 280 mm en la opción Width y 215 mm en la opción Height. Lo mas recomendable es siempre configurar las medidas para que el papel quede siempre en sentido horizontal, ya que normalmente los planos siempre se imprimen en este sentido. Como recomendación hay que colocar la medida mas larga en Width y la mas corta en Height. Si desea que el sentido del papel sea vertical, solo invierta los valores.
     Después de haber configurado las medidas del papel, pasamos a la tercera opción: "Printable Area". En esta opción se definen los margenes que se le dejan al papel. Hay que recordar, que cuando se preparo la hoja para la impresión en el Espacio Papel (Layouts), se dejo ya los margenes dibujados, por lo que no es necesario volver a considerarlos dentro de la hoja que se esta preparando para imprimir.
     Tomando en cuenta esto, procedemos a poner en cero todos los contadores de margenes, tal como se ve en la imagen de abajo:
     Ahora procedemos a configurar la cuarta opción: "Paper Size Name". Esta opción consiste tan solo en colocarle un nombre al tamaño de papel que estamos personalizando. Con el nombre que le coloquemos aquí, aparecerá el tipo de papel en la lista de los papeles disponibles en la impresora.
     Cabe recalcar que en este ejemplo no aparece la quinta opción activa. Esto se debe a que en la maquina de donde saque estas captura de pantalla ya he hecho esta misma practica varias veces, por lo que la opción ya esta en la memoria del programa. Pero cuando usted lo haga en un archivo nuevo, si se activara la opción. En tal caso, lo único que debe hacer es colocarle el mismo nombre que le puso al "Paper Size Name" y dele siguiente. Si le da el error de que ese nombre ya existe, solo cambie el nombre y sera suficiente.
     Al llegar a la ultima opción, ya no hay nada mas que configurar. Solo vera una leyenda que dice: "Usted ha credo un nuevo tamaño de papel llamado Tamaño Carta". Y le explica que debe seleccionarlo de la lista de papeles para poder aplicarlo, ya que no aparecerá automáticamente como opción. Aquí solo le damos Finalizar, y eso es todo.
     Aparecerá un nuevo tipo de papel llamado Tamaño Carta en la lista de Papeles Personalizados, tal como se ven en la siguiente imagen:
     Puede repetir este proceso para crear todos los tipos de papel que usted utilice a diario (Como el Tabloide o las medidas reglamentarios para planos). Una vez hecho esto, solo dele click al botón OK y se cerrara el cuadro de dialogo.
     El nuevo tipo de papel no aparecerá automáticamente en la lista de tamaños de papel disponibles, sino que habrá que ir a la lista y buscarlo. Normalmente, el ultimo tipo de papel creado es el primero en aparecer en la lista de opciones (Tal como se ve en la imagen de abajo). Solo seleccione el tamaño de papel que necesite y estamos listos para imprimir.
Espero que esta breve explicación les sea útil. Nos vemos en la próxima entrega.

domingo, 7 de octubre de 2012

Transmisión Segura de Datos (eTransmit)...

    Seguramente alguna vez les habrá pasado que ustedes quieren enviar un archivo de AutoCAD, conteniendo Referencias Externas (XRef) de Imágenes, otros archivos de AutoCAD que hemos utilizado como base, paginas pdf o tablas de Excel que hemos enlazado en nuestro proyecto, como el de la imagen que vemos abajo:
    El problema es que al enviarlo por correo electrónico, el destinatario lo quiere abrir, y solo le aparece un mensaje como el siguiente:
    Y al acercarse a donde tendrían que estar los dibujos referenciados, o las imágenes, solo nos aparece una dirección de donde se esta tomando la imagen, tal como en la imagen de abajo:
    Lo que ha sucedido en este caso, es que cuando enviamos el archivo del proyecto que estamos trabajando, se nos olvido enviar los archivos que estamos usando como referencias. Este es un error bastante común, y se resuelve fácilmente. La solución mas tradicional es que la persona que envía el archivo por correo electrónico, envía después todos los demás archivos que faltan, para que la persona que los recibe redireccione los Xref y se carguen en el dibujo.
    Sin embargo, aunque es una solución muy sencilla, no es la mas adecuada porque el error humano siempre esta presente, y podríamos enviar los archivos equivocados por error. Es por eso que lo mejor es usar el Comando eTransmit de AutoCAD, que es la forma mas segura de poder transmitir datos de trabajo. Veamos a continuación el procedimiento a seguir:
     En la vista tradicional de AutoCAD, podemos encontrar este valioso comando en el menú File
buscamos el comando eTransmit.
     Lo primero que hará es pedirnos que guardemos el dibujo, para que estemos seguros que enviamos los cambios mas recientes. Solo dele SI al cuadro de dialogo.
Se abrirá un cuadro de dialogo, como el siguiente:
       En este cuadro se muestra el archivo primario de AutoCAD que se quiere enviar, y los archivos que esta conectados a el como referencias. Pueden ser imágenes, otros archivos de AutoCAD, MicroStation, Pdf, Dwf y los datos de configuración de Grosores de lineas para impresión (.ctb). Si usted esta de acuerdo con los archivos que se quieren transmitir, solo dele OK y aparecerá el siguiente cuadro:
     En este cuadro usted solo debe direccionar el archivo a la carpeta en donde desea guardar el archivo que se creara y listo. El programa empaquetara todos los archivos necesarios en un archivo ZIP y es este archivo el que habría que enviarle al cliente o a los socios de trabajo con los que usted desea compartir información. Durante el proceso, vera una barra de avance como esta:
     Por ultimo, lo único que debe hacer es buscar el archivo ZIP que se genero, adjuntarlo por correo y enviarlo por correo electrónico. Siempre es bueno revisar el ZIP para estar seguro que todo va bien y que el archivo se genero sin ningún error y que se lee bien.
     Y eso es todo. Esta es la mejor forma de poder transmitir datos por internet de la manera mas segura, y con la tranquilidad de que se envía todo lo que otra persona necesita para poder continuar trabajando con su archivo. Espero que les sirva. Nos vemos en el próximo post. Hasta pronto...

sábado, 9 de junio de 2012

Como Imprimir un plano en AutoCAD - Parte I

     Una de las consultas mas comunes y necesarias que los alumnos suelen hacer, es con respecto al tema de la impresión de planos de AutoCAD. Con respecto a este tema hay muchas cosas que hablar, pero tratare de tratar el tema de la manera mas sencilla y practica posible para que podamos imprimir nuestros propios planos lo mas pronto posible.
     Hay varias cuestiones elementales que hay que saber al momento de preparar los planos para su impresión. Enumeremos cada una en orden de Importancia:
     1) AutoCAD tiene 2 áreas de trabajo. La primera es el área llamada Model, que es el área negra que normalmente se despliega al cargar el programa y en donde se hacen los proyectos que deseamos elaborar. Esta área es única, ya que solo puede haber un Model por proyecto en AutoCAD.
     Las otras áreas de trabajo, se conocen como Layout 1 y 2 (Aunque se pueden crear mas layout en el proyecto y cambiarles el nombre al gusto del dibujante). Los layout son las áreas de trabajo en donde se armaran los membretes y las hojas para su posterior impresión. Debo hacer incapie en que nunca, nunca, pero nunca se deben armar las hojas para impresión en el espacio Model; No porque no se pueda hacer, sino porque no es el procedimiento correcto. Model es solo para dibujar, Layout es solo para imprimir y no debería de ser usado para nada mas.
      2) Hay que saber y tomar en cuenta, es que si bien es cierto se puede dibujar en AutoCAD en las unidades de medida mas comunes o que uno quiera (Milímetros, Centímetros, Metros, Kilómetros, Años Luz, etc...), a la hora de armar la hoja para impresión solo se deben usar dos unidades de medida: Milímetros y Pulgadas. Esto dependerá de la zona geográfica en donde este usted. En Latinoamerica, normalmente usamos el sistema Métrico Decimal para dibujar, por lo que la elección obvia son los milímetros.
     Mas adelante veremos en otro post que hay una razón de ser para esta restricción, ya que guarda una relación directa con la escala del plano que se va a imprimir. (Vea el Anexo 1 de este mismo blog)
     3) No debemos olvidar que debemos saber cuales son las medidas del papel en que vamos a imprimir, ya que debemos de dibujar el marco de la hoja con su respectivo membrete en el Layout, para delimitar bien el área útil,de impresión que es en donde colocaremos los detalles, planos o plantas que estamos dibujando. Les dejo el siguiente cuadro de medidas de papel, con sus respectivas medidas en Milímetros y en Pulgadas, y sus margenes según el tamaño del papel:
     Ok, una vez dicho y hecho todo esto, vamos a proceder a armar la hoja. Si usted ya realizo los ejercicios del tema "Como crear un Plano Topográfico en AutoCAD, Parte I y II", puede hacer esta practica. Caso contrario, puede bajar el archivo desde el SkyDrive de la Pagina. El archivo se llama "Para Imprimir".
      Cuando ya tengamos abierto el archivo en el espacio Model del dibujo que queremos imprimir, vamos a cambiar de espacio de trabajo. Buscamos las viñetas que están abajo del área negra, y presionamos la que dice "Layout 1".
Una vez hecho esto, la pantalla automáticamente cambiara a la vista que se ve en la imagen de abajo:
     Notara usted que se muestra una hoja blanca, conteniendo un rectángulo que muestra el dibujo que esta en el espacio Modelo. No se deje engañar. Muchos cometen el error de creer que la hoja que aparece es la hoja lista para imprimir, pero de ningún modo. Esto solo es una hoja de muestra. Lo que habrá que hacer es borrar el rectángulo interior de la hoja (en donde esta el dibujo del terreno y el cuadro de rumbos) y dejar la hoja en blanco tal como se ve en la imagen de abajo:
Una vez tengamos la hoja en blanco, habrá que dibujar el marco de la hoja y su respectivo margen, con las medidas que se muestran en la siguiente imagen:
     El dibujo de este marco no requiere ninguna herramienta especial. Tan solo los comandos comunes como Line, Trim, Offset, etc.
      Una vez dibujado el marco, hay que sacar una barra nueva, como es la barra "Viewports". Por si no recordamos como se activan las barras de Herramientas de AutoCAD, solo hay que darle click derecho al ratón sobre cualquier icono de alguna otra barra y saldrá un menú desplegable; En ese menú solo buscamos en la lista la palabra Viewports, y al darle click, aparecerá la siguiente barra:
Y la pantalla se debe ver así:
     Teniendo la barra de Viewports activa, buscamos el segundo icono de la barra, que activa el comando "Single Viewports". Este comando activa una "ventana" que permitirá conectar el espacio Modelo con el Espacio de presentación o Layout, que es donde se imprimirá la hoja. Cuando activemos este comando, veremos que en la linea de comando nos aparece la siguiente instrucción:
     El programa entonces nos pide que especifiquemos una esquina para empezar la viewport, así que habrá que buscar el marco que hemos dibujado previamente, y darle click a la parte superior izquierda del rectángulo interno que hemos dibujado, tal como se muestra en la siguiente secuencia de imágenes:
     1) Click en la esquina superior izquierda del rectángulo interior para fijar el primer punto de la Viewport:
     2) Y luego, en diagonal, darle Click en la esquina inferior derecha del rectángulo interior para fijar el segundo punto de la Viewport:
     Una vez realizado este procedimiento, aparecerá de nuevo la ventana en donde se ve lo que hay "del otro lado" de la Viewport, osea, el dibujo del espacio modelo, tal como se ve en la siguiente imagen:
     Ahora, hay que ponerle la escala. Sin embargo, una vez que se ha creado la Viewport en el Layout, hay que tomar en cuanta que esta no se puede modificar inmediatamente, ya que esta, por decirlo así, "apagada". Si ustedes mueven el escrol del ratón, notaran que se mueve toda la pantalla, incluyendo los cuadros que han dibujado para delimitar la hoja.
     Para modificar una Viewport hay que "encenderla" dando doble click rápidamente dentro de ella. Notaran ustedes que el borde de la Viewport que eran delgados, ahora se ponen gruesos, y de un tono mas oscuro que el resto de las lineas. Aparte de eso, si ustedes mueven el escrol del ratón, verán que tan solo se mueve lo que esta dentro de la Viewport, mientras que el exterior quedara inmóvil, sin moverse.
     Una vez la Viewport este activa, ya podemos definir la escala que le queremos dar a nuestro dibujo; para ello utilizaremos el comando Zoom, en lugar del comando escala (SC). Esto se debe a que la Viewport cumple la función de ser algo así como el "visor de una cámara", que permire ajustar el zoom, pero sin modificar las medidas reales del objeto. En cambio, el comando Escala (SC), si modifica el tamano real del objeto, lo que causa una variacion de las medidas, lo que puede provocar errores graves a la hora de sacar medidas. Nunca se debe usar el comando escala para preparar un plano para impresión.
      Ok, ahora pongamosle escala a nuestro dibujo. Digitemos a abreviatura "Z" (De Zoom) en la linea de comandos:
      Luego escojamos la opción "S" (Abreviatura de Scale):
       Y el comando entonces nos hace la siguiente petición: Ingrese un factor de Escala (nX o nXP). Aquí nos esta pidiendo que introduzcamos un factor para poder ajustar el Zoom de la Viewport y poder poner a escala el dibujo que queremos imprimir. Esto se puede hacer de dos maneras:
       1) Por medio de la formula 1000/Escala por XP (Ejemplo: 1000/1000XP), en donde 1000 representa las unidades que estamos utilizando para la impresión, que en este caso son Milímetros, la escala se sobreentiende que es la escala en que queremos poner el dibujo y el sufijo XP es una confirmación de la orden de aplicar la escala a la Viewport. La formula se debe se aplicar completa, sin que le falte nada, tal como se ve en la siguiente imagen o no se podrá garantizar la precisión de la escala final:
     2) La segunda opción es aplicar de un solo un factor de Escala previamente calculado ( n500 = 0.5, donde 0.5 es el resultado de la división de 500/1000). La siguiente tabla que les proporciono contiene los factores de escala nX o nXP ya previamente calculados:
Nota: Los valores de escala que se pueden utilizar con el comando Escala solo pueden ser valores enteros. Escalas como 12.5 no son reconocidas por el comando.

       Al final, lo único que nos queda es desactivar la Viewport; Solo dele doble click a la parte de afuera de la Viewport esta se desactivara y el contorno volverá a su grosor normal. Ya en este punto, estamos listo para configurar el cuadro de impresión. En la segunda parte de este tema, veremos como prepararnos para imprimir una hoja y en que formatos podemos hacerlo. Hasta la próxima amigos...

lunes, 30 de abril de 2012

Un gran Logro Personal !!!

Amigos Lectores de este Blog!!!.... Es para mi todo un motivo de alegría contarles que hace unos días tuve un logro muy importante en mi carrera Profesional l!!

Después de cumplir con una serie de requisitos, Logre calificar para entrar al equipo de Colaboradores Permanentes de la Comunidad Latinoamericana de Usuarios de Autodesk, que es una iniciativa para poder llevar el conocimiento de los productos de Autodesk a todos aquellos usuarios que no hablan Ingles, pero que no por eso dejan de tener derecho de acceder al conocimiento !!!

Es un pequeño logro, pero para mi, en lo personal, es muy importante!!!... Espero que la información que publicaremos pueda ser útil para todos mis amigos lectores y los cientos de usuarios de los productos de Autodesk en esta gran región como es Latinoamerica !!!

P.D: Pueden buscarme en el link de abajo, soy el numero 6 de la lista (De arriba hacia abajo).
